A kezdeti modellkísérletekkor egyszerű, gömbcsuklós tesztszéket készítettünk, majd meghatároztuk a felhasználók számára komfortos elfordulási szögeket. A szögek meghatározását két lézerpointerrel végeztük, melyek segítségével vizsgáltuk a lézerfoltok elmozdulását. A kapott értékek alapján minden bedöntési irányban pontos eredményeket tudtunk meghatározni.

A prototípus koncepciója az aktuátorok segítségével történő térbeli mozgatásra fókuszált. Az Otthon Design 2019 kiállításon a látogatók egy egyperces tesztprogram keretein belül kipróbálhatták a prototípust, mely teszteket követően egyértelműen pozitív vélemények igazolták a mechanikai koncepció helyességét. Ez a megoldás azonban a drága kereskedelmi tételek és a sorozatgyártásra alkalmatlan megoldások miatt elvetésre került.

Jó kezekben

Ezt követően az irodaszék fejlesztését a C3D Műszaki Tanácsadó Kft. vette át. Fejlesztési célunk az volt, hogy minden területen kijavítsuk a prototípus hiányosságait. Ez számos tárgykört érintett, többek között mechanikai, elektronikai, gyárthatósági problémákat is.

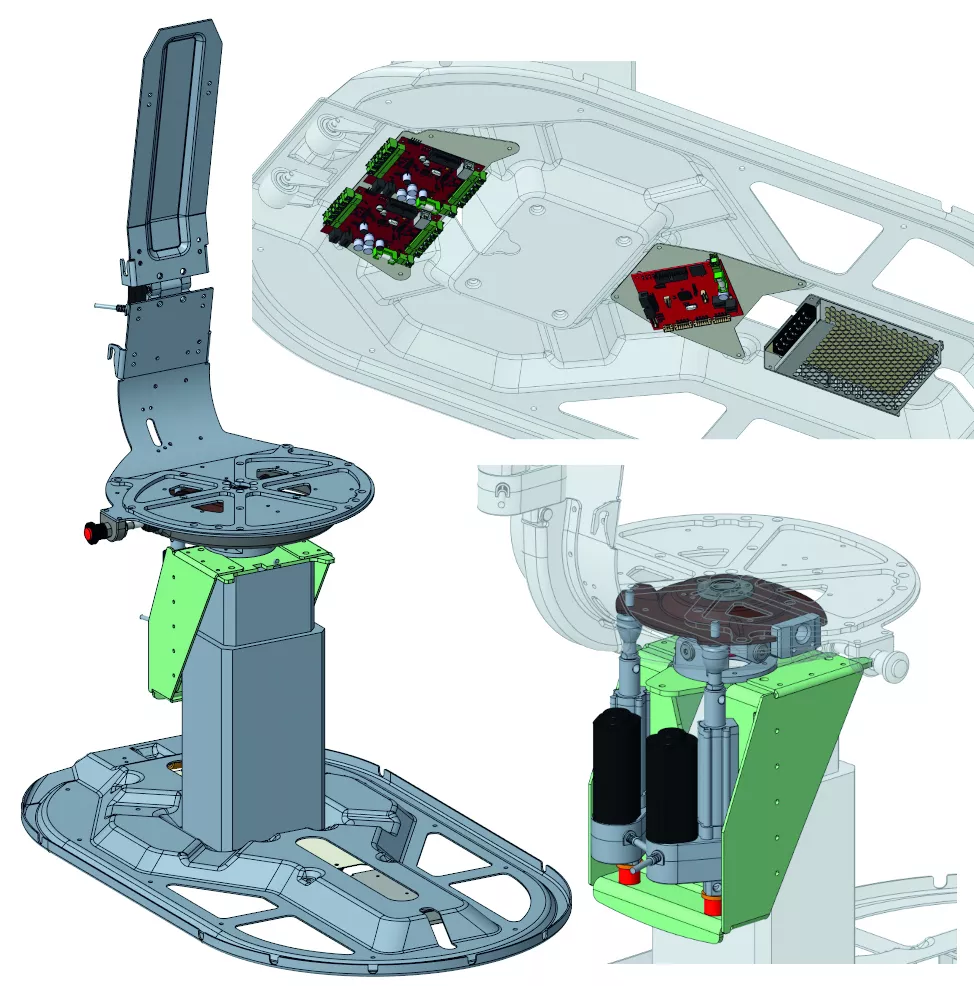

A mechanika fejlesztése során kisebb, olcsóbb aktuátorok beszerelése tartozott főbb feladataink közé. Az új aktuátoroknak köszönhetően kompaktabb kialakítás és csendesebb működés vált elérhetővé. Mérnökeink egyedi csuklót terveztek, amivel nőtt a szék teherbírása, a holtjáték pedig minimálisra csökkent. A tartóvázat érintő változtatások során sorozatgyártásra optimalizált, masszív geometriát alakítottunk ki.
Az elektronikai módosítások során egyedi fejlesztésű, testreszabott vezérlés megvalósításán dolgoztunk. A saját tervezésű nyomtatott áramkör kompakt megoldást biztosított a problémák kiküszöböléséhez. A módosított vezérlést normálvektor-alapú gyors interpoláció teszi lehetővé, így a megújult mechanikához illeszkedik az irodaszék vezérlése. A kapcsolatokat érintő problémákat Bluetooth-kommunikációval tettük megoldhatóvá, biztosítva az adatbáziselvű mozgásminta-tárolást.

Gyárthatósági szempontok szerinti fejlesztés során kompaktabb, sorozatban is gyártható felépítés kialakítására törekedtünk. A gyártási folyamatok közül préseléssel és lézervágással végeztük az egyes elemek előállítását. Préseléssel alakított alkatrészek alkalmazásával több alkatrész is kiváltható, lézervágással pedig nagy pontossággal kivágott, precízen élhajlított alkatrészek előállítása biztosított.

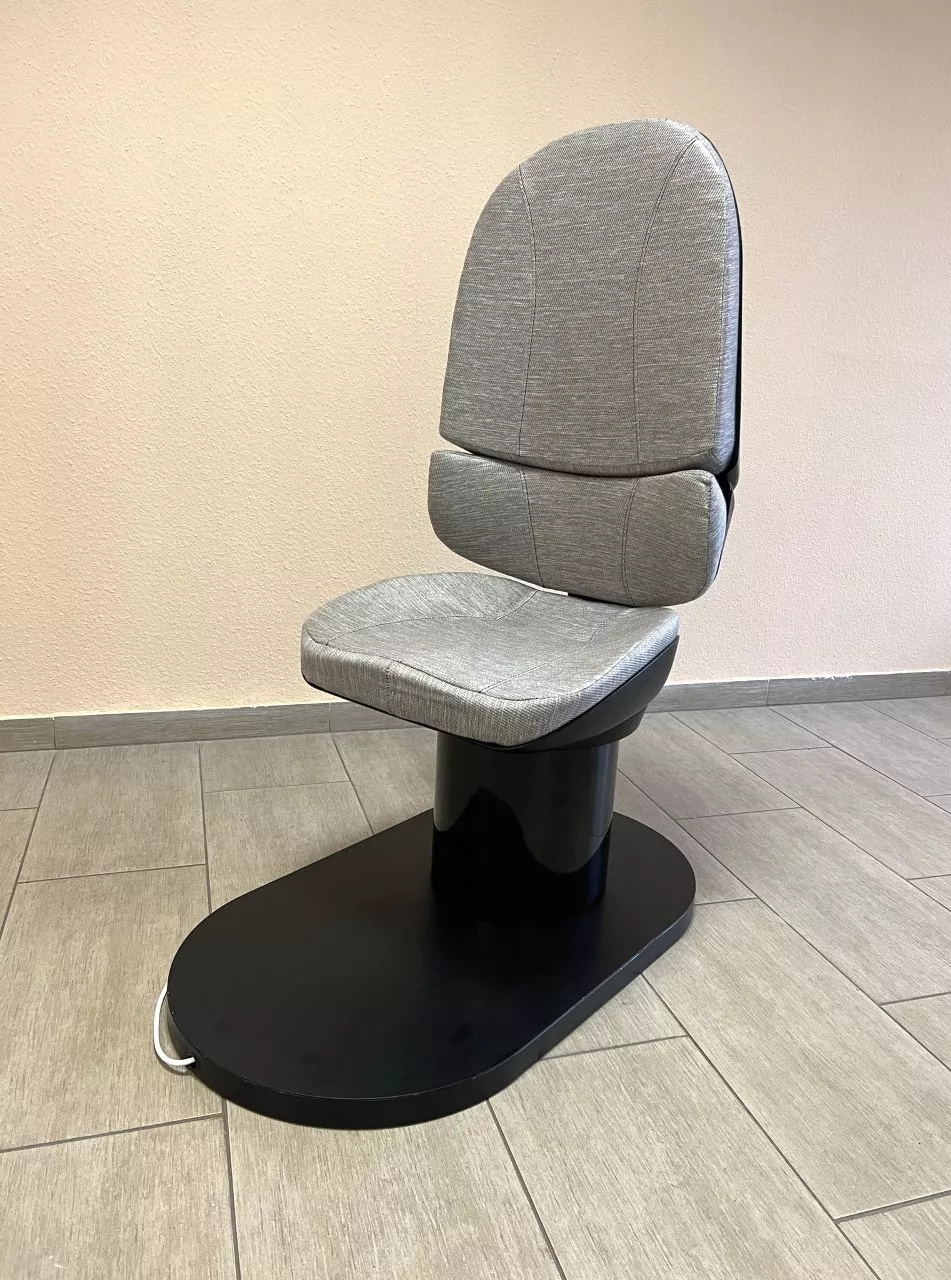

A fejlesztési folyamat utolsó fázisában esztétikai módosításokat végeztünk, többek között burkolatok készítésére és beszerelésére, továbbá az ülőpárna kárpitozására is sor került.

Mérnökeink kiváló munkájának köszönhetően a hibás prototípusból mára piaci résre reflektáló, hiánypótló termék vált. Aktív irodaszék projektünk kiválóan mutatja, hogy a C3D Műszaki Tanácsadó Kft.-nél komplex megoldást tudunk nyújtani a tervezési folyamat elejétől egészen a megvalósításig.

Cikkünk eredetileg a GyártásTrend magazin májusi lapszámában jelent meg, amely ezen a linken olvasható.
