A SolidWorks felismerte, hogy a műanyag alkatrészek tervezése, illetve számos szerszámtervező cég egy könnyen kezelhető és gyorsan tanulható eszközt igényel, amellyel csökkenthetők az alkatrészgyártási és szerszámozási hibák. A piacra kerülő SolidWorksPlastics programcsomag magja a SimpoeMold nevű cégtől származik, amely a ’90-es évek közepétől foglalkozik a műanyag fröccsöntés szimulációjával. A SolidWorksPlastics célja, hogy – mint minden SolidWorks termék – felhasználóbarát, könnyen kezelhető megoldást nyújtson, ezúttal a műanyagiparban tevékenykedőknek.
Mit kínál a SolidWorksPlastics?
Elsősorban bizonyosságot. Egy műanyag szerszám elkészítésekor sose lehetünk elég óvatosak. Rengeteg ráfordított idő, energia, anyag és természetesen pénz veszhet kárba akár egy apró darabka műanyag miatt, nem is beszélve a hibákból adódó határidő-betartási problémákról és nem teljesülő minőségi elvárásokról. Jobb mindennek a végére járni már a tervezés közben!
A SolidWoksPlastics konvertálgatások nélkül dolgozik a 3D-s modelleken, tehát valamennyi módosítást azonnal megvizsgálhatunk, a darab optimalizálása gördülékenyen történhet. Maga a peremfeltételek megadása intuitív felületen valósul meg. A varázsló végigvezet minket az összes fontos beállításon: anyagválasztás (több ezer féle műanyag közül választhatunk, akár gyártó szerint is), meglövés(ek) helye, hideg, illetve meleg beömlés kiválasztása, ömledék és szerszám hőmérséklete stb. Kiemelendő ezenfelül a hálózás és a megoldó sebessége is, mindkettő igen gyorsan teszi a dolgát, egy bonyolultabb alkatrész szimulációjánál egész biztos nem lesz időnk lefőzni a kávét… A pontosság kedvéért nemcsak felületmodellekkel, hanem inkább testmodellekkel számol, így precízebb eredményt ad.

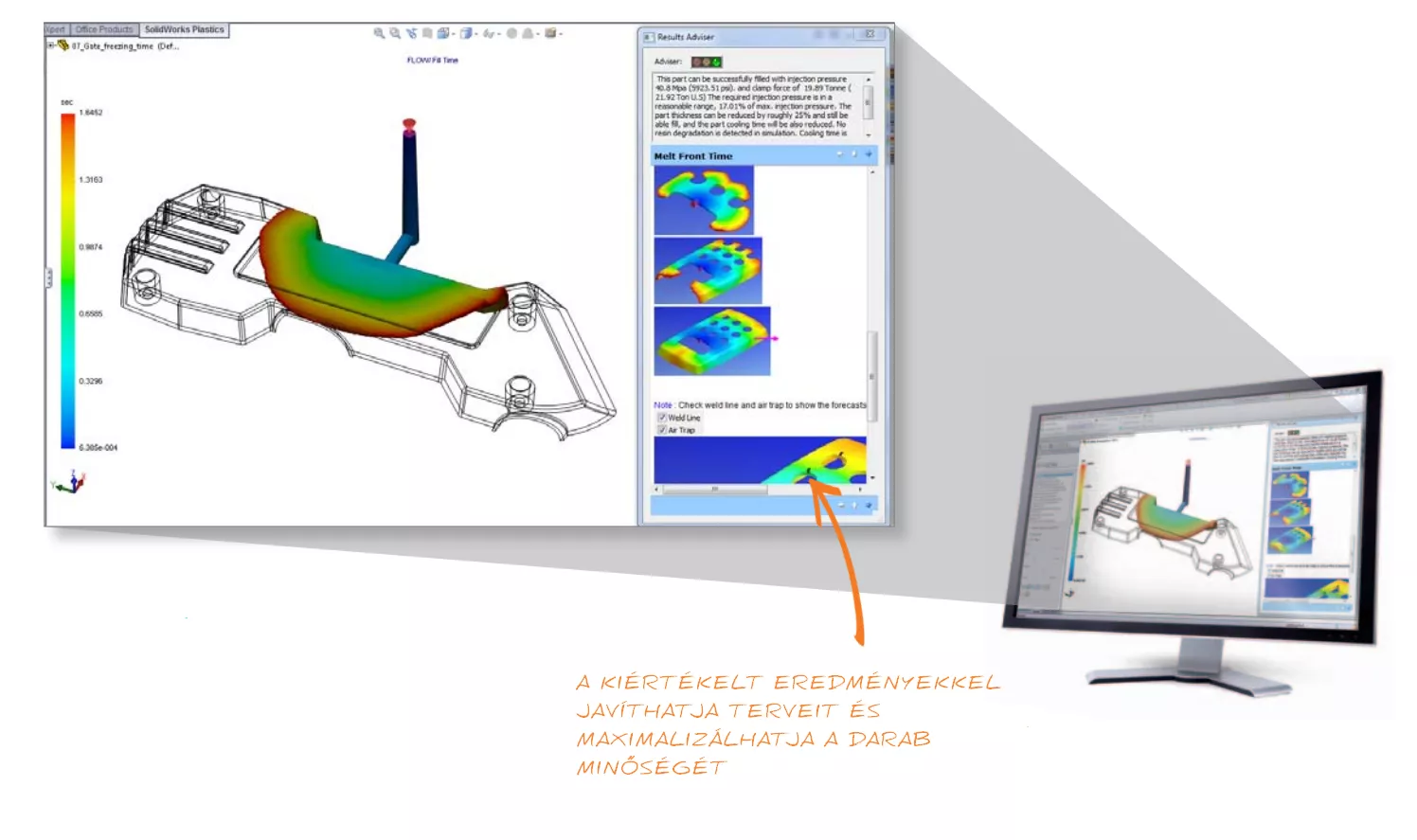

Az alkatrész tervezői a gyors visszajelzések elemzése után választ kapnak arra, hogy módosítsák-e a falvastagságot, a meglövések helyzetét, esetleg másik anyagot használjanak-e, vagy milyen egyéb geometriai áttervezést kell végrehajtaniuk. A szerszámtervezők pedig optimalizálhatják a fészkek elhelyezkedését, a csatornarendszert, a gát alakját, a meglövések számát és típusát, vagy akár a szerszám hűtését. A beépített eredmény-tanácsadó segítségével a szoftver gyakorlati ötleteket és hibakezelési tippeket ad, ezzel diagnosztizálhatók és megoldhatók a potenciálisan megjelenő problémák. Mindezek segítségével a tervezők teljesebb információt kaphatnak a darab fröccsöléséről, ami segít a jobb minőségű termékek elkészítésében.
Kétféle csomagban lesz elérhető
A SolidWorks Plastics Professional csomag a terméktervezőknek nyújt nagy segítséget a következők révén: teljes CAD-integráció; könnyű kezelhetőség és gyors betanulás; tervezőcsapatok kommunikációjának segítése webalapú jelentéskészítővel; alkatrész kitöltése egy vagy több meglövéssel; kitöltési idő, nyomások, hőmérséklet-eloszlás, összecsapási vonalak, légzárványok, vetemedés stb megadása.
A SolidWorks Plastics Premium csomag pedig a szerszámtervezőknek nyújtja a következőket: valamennyi lehetőség, amely a Professional csomag részét képezi; több alkatrész, többfészkes vagy többféle terméket gyártó szerszámkiosztás; csatornaegyensúly számítása, gáttervezés, méret- és alakoptimalizáció; ciklusidő-, záróerő-, töltősúlyszámítás stb.
A SolidWorksPlastics egy nagyon jól átgondolt, pontosan és hatékonyan működő analízisszoftver. Minden műanyaggal foglalkozó terméktervező és fröccsszerszámgyártó cégnek előnyös befektetést jelent, hiszen beruházási költsége akár már az első szerszám vagy termék megtervezésekor megtérül.
