Az MX-rendszer alapelveivel összhangban az új 48 V-os tápegységek egy összekötő panelhez csatlakoztathatók, és kézi kábelezés nélkül, az egységes rendszerfelületen keresztül kapják a primer oldali feszültséget, amely lehet a háromfázisú hálózati feszültség vagy a hajtásrendszer 600 V-os egyenfeszültsége. Az összes funkcionális modulhoz hasonlóan az MX-rendszer második csatlakozófelületén keresztül tagozódnak be a tápegységek az EtherCAT-hálózatba. Ezen az adatkapcsolati felületen keresztül vezethető az összekötő panelre egyúttal a 48 V-os tápfeszültség is. Ilyen esetekben a megfelelő funkcionális modulok használhatják akár a 48 V-os vagy a 24 V-os egyenfeszültséget.

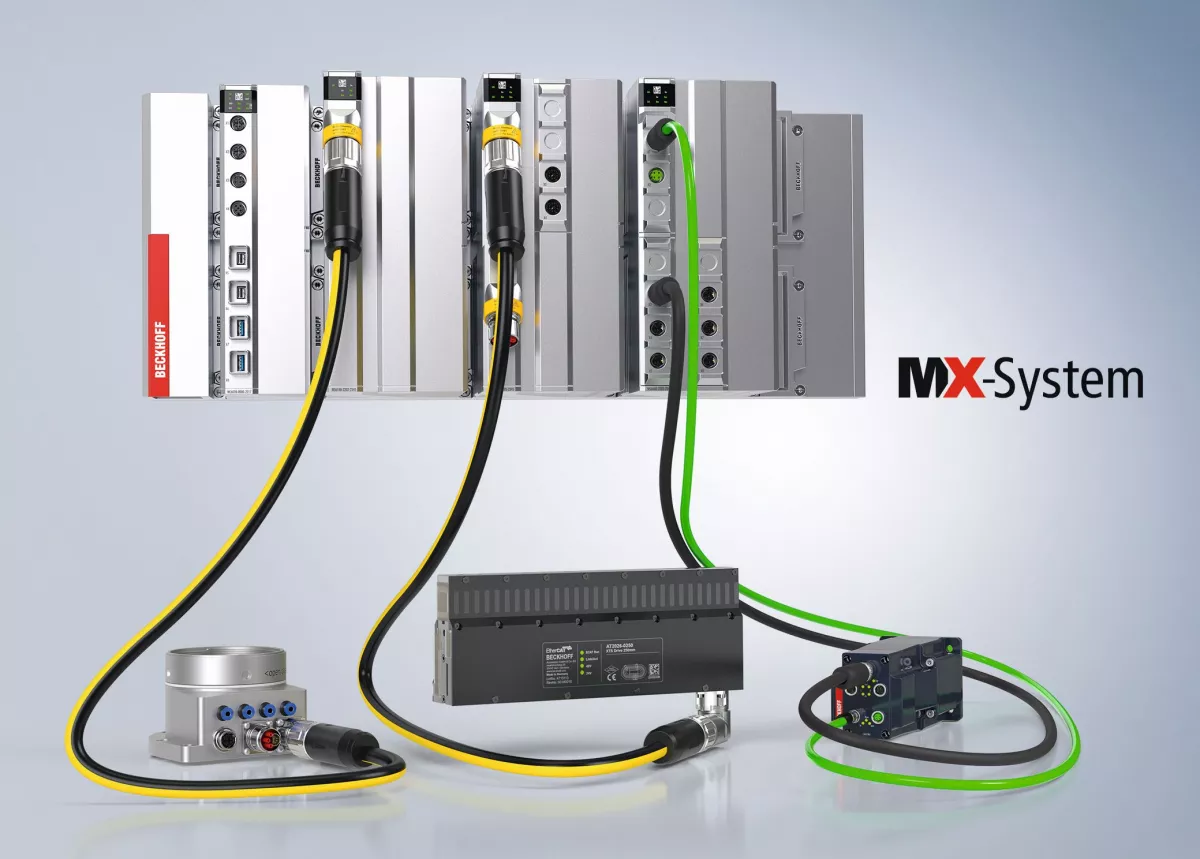

Az új tápmodulokat legelterjedtebben mozgásvezérlési területeken használják. Az MX-rendszer termékválasztéka ebben a tekintetben is tartalmaz olyan funkcionális egységeket, amelyek 48 V-os tápfeszültséget biztosítanak szervohajtásokhoz és léptetőmotorokhoz. A Beckhoff az MX-rendszer beharangozásával egyidejűleg bejelentette 10 és 20 A-es áramerősségű tápegységeit is. Míg ezek csak hátlapi csatlakozási pontokkal rendelkeznek, az új, 40 A-es változatok már előlapi aljzaton keresztül közvetlenül is képesek 48 V-os eszközöket táplálni. A tápegységek választéka a következő:
- egy M12 szabványú csatlakozókkal szerelt, összesen hat AMI8100 típusú decentralizált szervohajtás táplálására alkalmas modulváltozat;
- két M12 szabványú csatlakozóval szerelt, az XTS lineáris szállítórendszer továbbítószegmenseinek meghajtására alkalmas változat;
- az ATRO moduláris ipari robotrendszer alapegységének táplálására szolgáló tápmodul;
- közvetlen, előlapi csatlakozók nélküli tápegységváltozat, amely kizárólag a hátlapra ad tápfeszültséget.
Az általános követelményeknek megfelelően a tápegységek minden kimeneti dugaszolóhelye beépített vezeték- és kábelvédelmet tartalmaz. Egy összekötő panelhez több tápegység is csatlakoztatható, valamint párhuzamosan üzemeltethető – például a kimenetek csúcsterheléseinek elosztása érdekében. Az előlapi csatlakozóaljzatok egyrészt megkönnyítik a külső eszközök táplálását, másrészt lehetővé teszik az EtherCAT-hálózathoz való közvetlen csatlakozást is. Az új tápegységek további különleges képessége, hogy például a szervomotorok fékezésekor visszaáramló energiát közvetlenül vissza tudják táplálni a gép táphálózatába, feleslegessé téve további külső fékellenállások használatát. Minden MX-rendszer-modulhoz hasonlóan az új tápegységek is támogatják a fizikai eszközök kényelmes diagnosztizálását lehetővé tevő Beckhoff Service alkalmazást.
További információ: www.beckhoff.com
