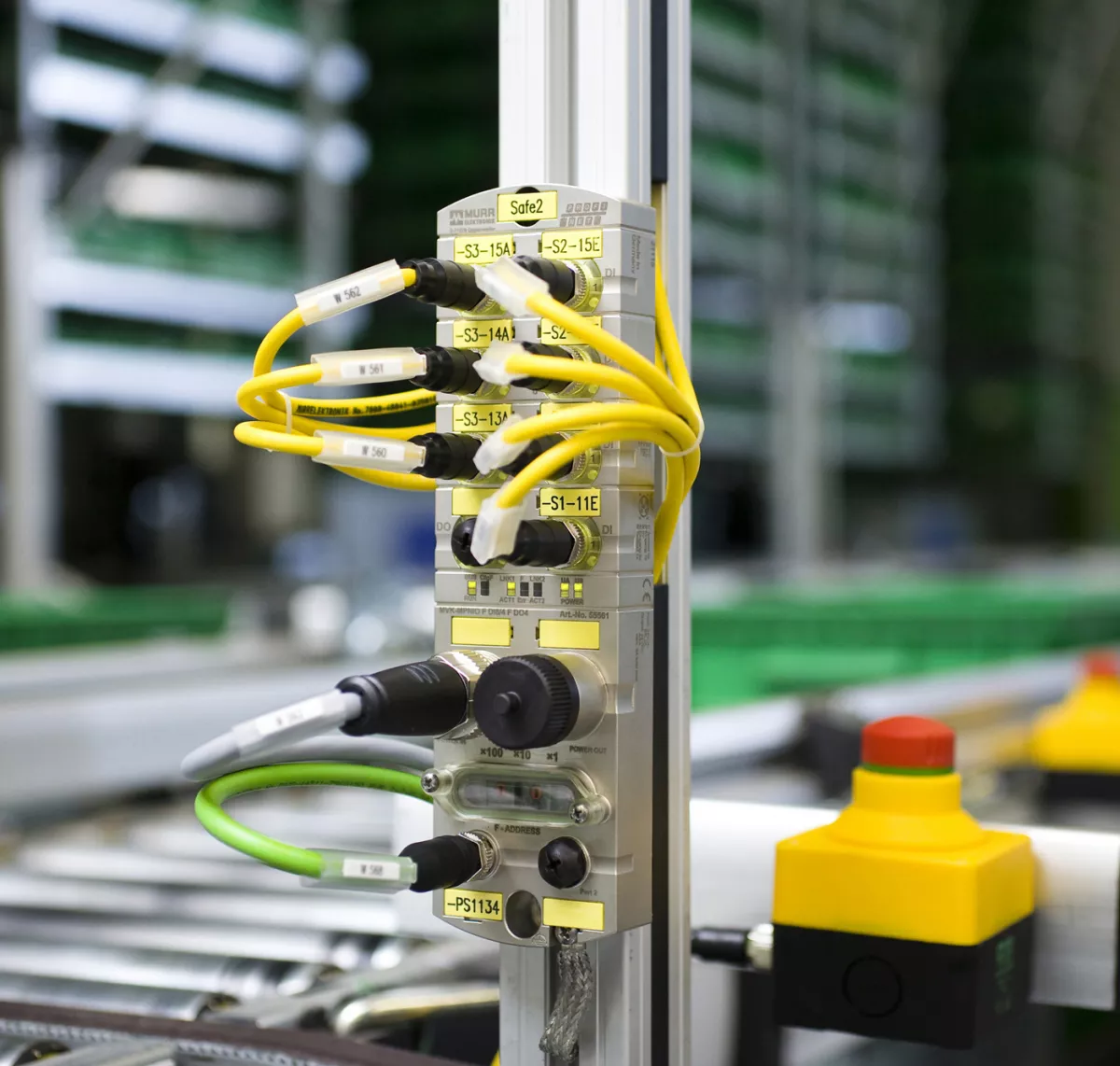

Az MVK Metall Safetyvel kialakított automatizálási megoldásoknál az érintett kimeneteket a vezérlésen keresztül célirányos jelekkel deaktiválják. Az ilyen rendszereknek előfeltétele, hogy az egyes komponensek eleget tegyenek a biztonságtechnikai követelményeknek, hogy egy biztonságos vezérlés (F-SPS) biztonságos jeleket küldjön, és mindemellett biztosított legyen az átvitel megbízhatósága. Az F-vezérlés alternatívájaként az MVK Metall IP67-es kompakt modullal a biztonságos be-/kimenetek közvetlenül is ráköthetők a széles körben elterjedt Siemens Sinumerik 840D SL Profinet CNC-re, ha a vezérlésben aktiválták a safety integrated (integrált biztonság) funkciót. A szenzorok biztonságos adatainak átadása a vezérlésnek így közvetlenül a buszprotokollon keresztül történik. Többet nem kell passzívan kábelekkel összeköttetést létesíteni a kapcsolószekrényben. Ezzel a legszigorúbb standardoknak való megfelelés érhető el: a biztonsági integritás 3. szintje (SIL3 az IEC 61508 és IEC 62061 szerint) és „e” teljesítményszint (PLe az EN ISO 13849-1 szerint).
Tökéletesen összehangolva

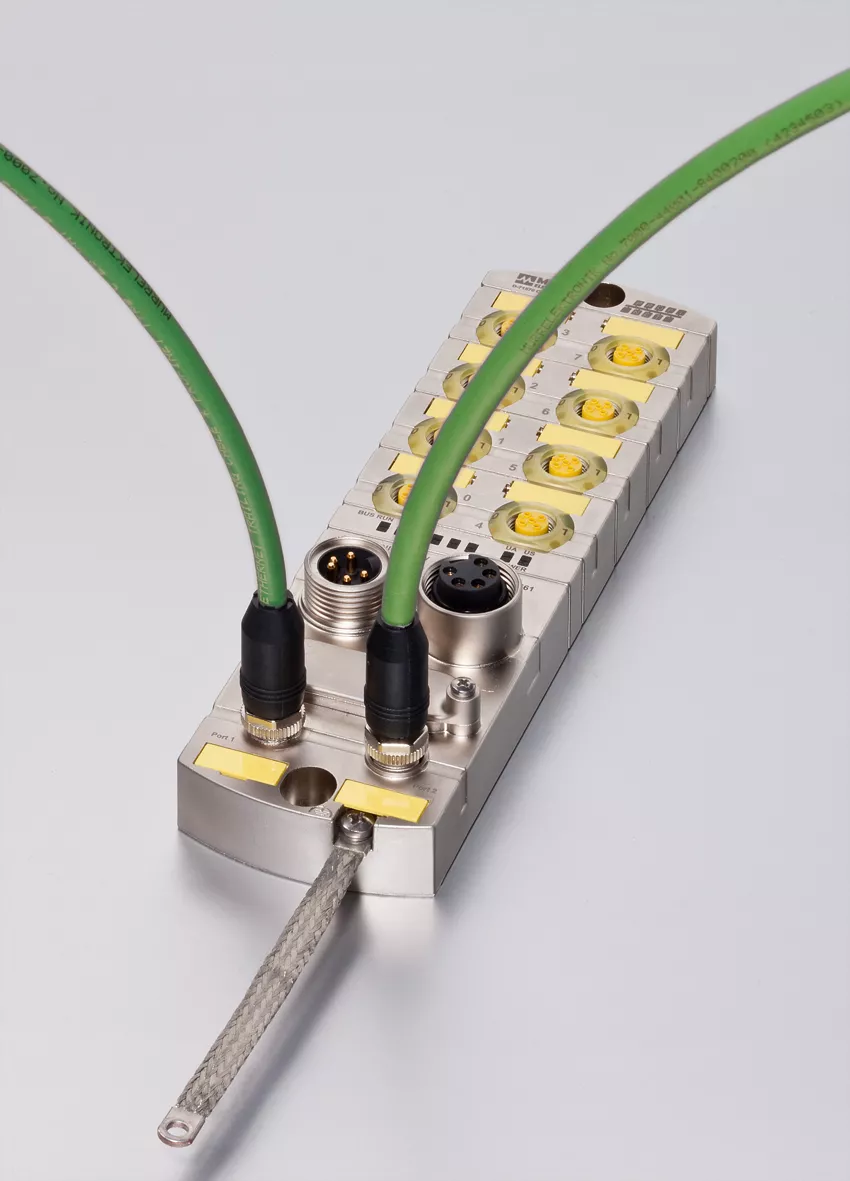

A Murrelektronik MVK Metall Safety terepibusz-modulból két változat létezik az alkalmazásoktól függő felhasználásra: egy tisztán bemeneti és egy vegyes modul be- és kimenetekkel. M12-es bemeneti csatlakozónként két bemenet áll rendelkezésre, amelyek az alkalmazástól függően két egycsatornás vagy egy kétcsatornás biztonsági körhöz használhatók. A kétcsatornás alkalmazásoknál a csatornák ekvivalensen vagy antivalensen paraméterezhetők egymáshoz. Ezenkívül beállítható a diszkrepanciaidő is. Ez például akkor fontos, ha két szenzor reakcióideje eltérő, és precízen egymásra összehangoltan kell beállítani őket.
Az adatok biztonságos átvitele érdekében az MVK Metall Safety a Profinet/Profisafe átviteli protokollt használja. A hibamentes adatokat a Profisafe-fel ugyanazon a buszkábelen keresztül továbbíthatják, mint a nem biztonságos jeleket. Így a biztonságos terepibusz-megoldás egyes kötegeibe integrálhatók a standard modulok is anélkül, hogy áttekinthetetlen pluszköltségek merülnének fel a tervezéssel és az installációval kapcsolatban. Ezzel jelentős megtakarítások érhetők el a kábelezésnél. Ezenkívül a meglévő terepibusz-rendszert lényegesebb változtatások nélkül tovább lehet fejleszteni biztonságos rendszerré.
Jelentősen több biztonságos kimenet
Aki a Cube67 moduláris terepibusz-rendszerrel alakít ki installációs megoldást, amelynek meg kell felelnie a legmagasabb biztonságtechnikai követelményeknek, annak vonzó megoldást nyújt az MVK Metall Safety kompakt és biztonságos terepibusz-modulja a Cube67 K3-modulokkal kombinálva. A ProfiNet/Profisafe vezérlésű MVK Metall Safety biztonságos kimenetein keresztül akár 12 biztonságos kimenet is létesíthető a K3-modulon. Mivel kétszer három-három duplán konfigurálható portos biztonsági körből áll, egyszerűen megsokszorozhatjuk a biztonságos kimenetek számát. Ezzel helyet takaríthatunk meg a kapcsolószekrényben – nem lesz szüksége biztonsági relére –, és a minimális kábelezéssel csökkenthetők az installációs ráfordítások.
Széles körű diagnosztikai funkciók
Mivel a gépek és berendezések telepítésekor a gazdaságosság kulcsa elsősorban abban rejlik, hogy csökkentsék a nem tervezett állásidőket, az MVK Metall Safety fejlett diagnosztikai funkciói lényeges pluszt jelentenek. Ezek egymástól függetlenül felügyelik minden csatornán a meghibásodásokat, mint a túlterhelés, a szenzor rövidzárlata vagy a kábelszakadás. A hibákat az érintett portoknál LED-ek jelzik, és jelentik a vezérlés felé. Ez biztosítja a csatornák pontos lekapcsolását, és hogy a hiba ne befolyásolja hátrányosan a szomszédos, nem meghibásodott csatornákat.
A terepibusz-vezetékek 7/8"-os hálózati csatlakozós és M12-es csatlakozós változatai mellett a Murrelektronik a push-pull csatlakozótechnológiás modullal az autóipar bizonyos területei számára is kínál megoldásokat. Ezek előnye, hogy a modulhoz menő vezetékeket egy kézmozdulattal szerszám nélkül lehet csatlakoztatni.
A biztonságtechnikai alkalmazásokba történő beépítéshez a gyártó vészkikapcsoló és reset gombok széles választékát kínálja, amelyek plug & play elven egyszerűen integrálhatók a rendszerbe. Ezeknek a vezérlő- és jelzőberendezéseknek a csatlakoztatása előkonfekcionált (4, 5 vagy 8 pólusú) M12-es kábelekkel történik. Ezzel a megoldással időt takaríthatunk meg, és kizárhatjuk a kábelezési hibák kockázatát. Különösen a 42 milliméteres változatok rendkívül gyorsan beszerelhetők: csak fel kell csavarozni egy fémrögzítőt például egy alumíniumprofilra, rákattintani a házat, és csatlakoztatni az M12-es kábelt. A világító vészkikapcsoló gombok és a reset gombok néhány típusa egy kiegészítő tartozékkal közvetlenül az MVK Metall Safety terepibusz-modulra csatlakoztatható. A megvilágított reset gombokkal felszerelt minden alkatrészt alaphelyzetben több színes betéttel szállítanak. Ezeket egyszerűen rá lehet pattintani a világító elemre, hogy az a kívánt színben világítson.
