DG cserélhető fejű marórendszer
Jóval több mint 1000 egyedi megoldással és számos standard változattal a Horn gazdaságos és erőforrás-takarékos szerszámmegoldást mutat be a DG moduláris cserélhető fejű marórendszerével. Az új szerszámgenerációval a cég optimalizálta a vágófej és a szár közötti interfészt a nagyobb sokoldalúság, stabilitás és nagyobb váltási pontosság érdekében. Ezt a cserélhető fej új, tömör keményfém monoblokk kialakítása teszi lehetővé. Ez azt jelenti, hogy a felület és a kívánt forgácsolóél-forma precíziós köszörüléssel készül egy keményfém nyersdarabból. A rendszer nagy pontosságot ér el egy vezetőcsap, egy precíziós trapézmenet és egy kúpos/lapos érintkező révén. A cserélési pontosság μ tartományban van.
Ez csökkenti a beállítási időt és csökkenti a gyártási költségeket. A moduláris felépítés lehetővé teszi a gyors átállást egy másik forgácsolólapkára és az egyedi speciális megoldások alkalmazását.
A Horn a marórendszert standardként 10 mm, 12 mm, 16 mm, 20 mm és 25 mm átmérőkkel szállítja. Ezenkívül számos vágóél-forma áll rendelkezésre raktárról a leggyakoribb megmunkálási feladatokhoz. A felhasználó választhat 0,5x átmérőjű vagy 1x átmérőjű vágóél-hosszúságú cserélhető fejet. A szárak tömör keményfém és acél kivitelben kaphatók. Minden típus rendelkezik belső hűtőfolyadék-ellátással. A P és K anyagcsoportok gazdaságos és termelékeny megmunkálásához a Horn az új RC4P-bevonatot kínálja.
Nagy teljesítményű fúrás
A D1122 tömör keményfém fúrórendszerrel a családi vállalat a szerszámok új generációját mutatja be acél és öntött anyagok termelékeny és gazdaságos fúrásához. Az egyenes vágóél rendkívül stabil, és csökkenti az élrátétek kialakulását. Ezenkívül a sarokletörések hozzájárulnak a vágóél kopásvédelméhez és ezáltal a szerszám hosszabb élettartamához. A speciálisan saját fejlesztésű HiPIMS-bevonat magas szintű kopásvédelmet biztosít a szerszám számára. A nyitott, precíziós köszörülésű hornyok megbízható forgácseltávolítást biztosítanak. Az új szerszámrendszerrel a Horn bizonyítja szakértelmét az igényes megmunkálási műveletekhez szükséges fúrók fejlesztésében. A tömör keményfém szerszámok vonzó ár/teljesítmény arányt kínálnak.
A személyre szabott vágóél-geometria a folyamatok magas szintű megbízhatóságát mutatja. A Horn 135 fokos és 140 fokos csúcsszögű fúrókat kínál. Két süllyesztési perem biztosítja a stabilitást és a csökkentett súrlódást. A 135 fokos típus 8-szoros átmérőjű változatban kapható, négy süllyesztési peremmel. Ez optimális fúrási minőséget és nagy pozicionálási pontosságot biztosít. A 140 fokos fúró rövid és hosszú változatban (3xD és 5xD) kapható a DIN 6537 szerint. Az optimalizált hegy jó forgácsképződést és hűtőfolyadék-eloszlást tesz lehetővé mindkét szögben. Minden típus belső hűtőfolyadék-ellátással van felszerelve. Az egyértelműen hozzárendelt anyagcsoportok segítségével a felhasználó könnyen kiválaszthatja a szerszámokat.

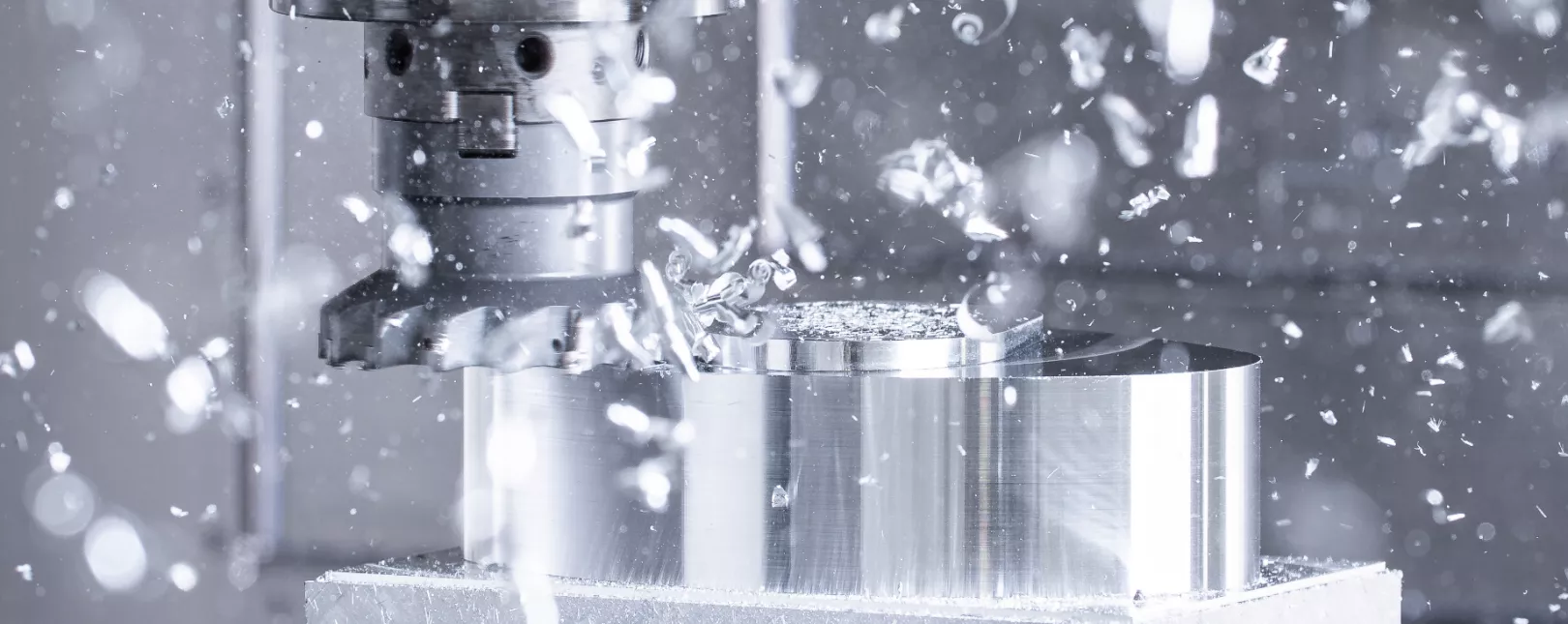

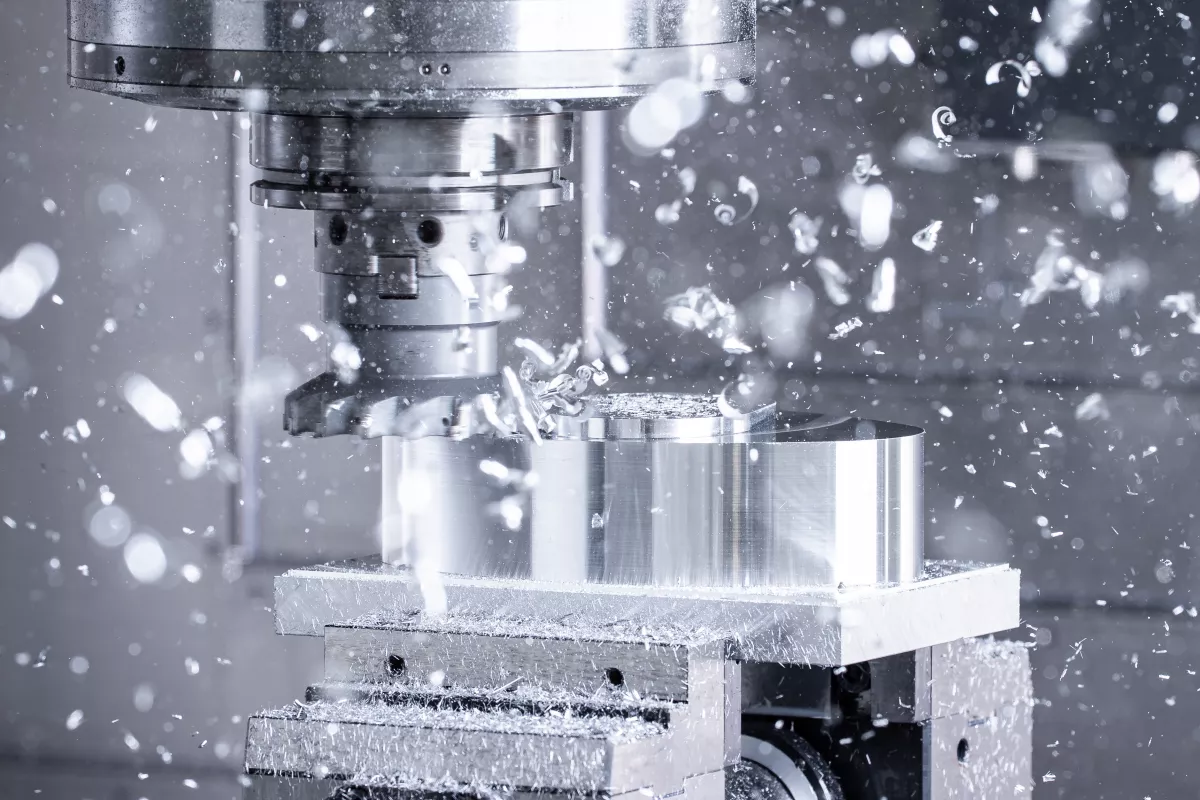

PCD maróprogram alumíniumhoz
Az ultrakemény forgácsolóanyagokból készült precíziós szerszámok fejlesztésében és gyártásában szerzett több mint 30 éves tapasztalatának köszönhetően a Horn a PCD-marók átfogó választékát kínálja az alumínium produktív megmunkálásához. Ez idő alatt a Horn számos iparágban bizonyított – és így fontos partnerré vált a PCD-eszközök területén.
A piaci tapasztalatok és az ügyfelek igényei alapján a cég módszeresen kidolgozta a marószerszámok teljes standard programját. A DM20-tól DM90-ig terjedő standard sorozat lehetővé teszi az alumínium, színesfémek és műszaki műanyagok megbízható megmunkálását. Az erőforrás-takarékosságra, a személyre szabott vágóélhosszra és a szerszámkialakításra összpontosítva a szerszámok raktárról állnak rendelkezésre. Ezzel a programmal a vállalat standard és speciális szerszámok széles skáláját kínálja, az egyszerű PCD-szármaróktól a komplex és moduláris kombinált szerszámokig. A hajtóerő a gazdaságos, jól átgondolt megoldásokon van, amelyek magas termelékenységgel, Horn-technológiával, rugalmassággal és megbízhatósággal párosulnak.
A nagy teljesítményű PCD-betétek különböző méretű gyémántszemcsék kifinomult keverékéből állnak. Ahogy nő a gyémánt térfogatszázaléka, úgy nő a tényleges keménység, szívósság és vágóélminőség. A szigorú minőségi előírások és ezek ellenőrzése magától értetődő, és erős teljesítményt biztosítanak.
Az alumínium megmunkálása
Az alumínium szakítószilárdságát, nyúlását, keménységét és folyáshatárát olyan ötvözőelemek befolyásolhatják, mint a szilícium, magnézium, réz, cink és mangán. Az anyag a megmunkálás során a hőfejlődés hatására meglágyulhat, rátapadhat a vágószerszámra, sőt a forgácsáramlás zavara miatt tönkre is teheti. Ezért fontos, hogy az anyag és a vágási paraméterek megfelelően illeszkedjenek egymáshoz. Ez függ az alumíniumötvözettől, a vágószerszámtól, a vágási előtolástól és sebességtől, valamint a hűtőfolyadék típusától és mennyiségétől.
Horn szerszámok alumínium megmunkálásához
A Horn széles szabványos és speciális szerszámválasztékának legfontosabb jellemzői a speciális forgácstörő geometriák éles lapkákkal, polírozott vágófelületekkel és nagyon jó súrlódásgátló tulajdonságokkal rendelkező bevonatokkal, amelyek ellensúlyozzák az alumínium erős tapadási hajlamát. A megmunkáláshoz használt keményfém lapkák precíziósan köszörültek, így biztosítva a rendkívül éles lapkákat. A magas szilíciumtartalmú alumíniumötvözetek megmunkálásához a lapkák bevonatosak.
A portfólió tartalmaz bevonatos és bevonat nélküli váltólapkás és tömör keményfém marószerszámokat. Nagy forgácstérrel rendelkező egyélű marók is rendelkezésre állnak a nagy forgácsolási adatokon alapuló gyors fémeltávolítási sebességhez.
Rendelkezésre állnak az olyan ultrakemény vágóanyagok, mint a PCD és a CVD-D precíziós lézeres vágóélekkel a hosszú élettartamhoz vagy a bonyolultabb munkákhoz. Az MCD-betétes szerszámokat például fényvisszaverő felületek vagy alumínium fúvóformák fényes megmunkálására használják.
Bővebb információ: horn-group.com/hu
